ADB経由のAndroid自動化

最終更新日：2023年2月27日

目次：
1. はじめに
2. セットアップ
   2.1 PCセットアップ
   2.2 Androidデバイスのセットアップ
   2.3 ロボットへの接続
   2.4 スクリーンストリームミラー
   2.5 パフォーマンス上の注意事項
3. トラブルシューティング
4. 自動化
   4.1 デバイスへの接続
   4.2 画面回転の扱い
   4.3 タッチスクリーンの自動化
   4.4 キーボードの自動化

1.はじめに

HeartCore Robo Desktop v3.1以降では、ADB（Android Debug Bridge）を介したAndroidデバイスの自動化をサポートしています。ADBは、USBに接続されたAndroidデバイスへの接続を提供するAndroid SDKの一部として提供されるツールです。
v4.2以降は、ゲームなどの高速画面応答を必要とするアプリケーションの自動化のためのスクリーンストリームミラーリング (SSM)アプリケーション駆動の画面転送をサポートするようになりました。

HeartCore Robo v5.0.6以降は、さらにAndroid Mirrorという新しい画面転送方法が導入されました。これはSSMを置き換えることを目的とした、

セットアップが簡単

起動と操作が速く

デバイスにソフトウェアをインストールする必要のない

仕組みです。

VNC経由の自動化との比較（VMLite VNCおよびDroidVNC）

要素	スクリーンミラ利用のADBによる自動化	ADBのみの自動化	VNCによる自動化
ルート化	+不要		- DroidVNC：デバイスをルート化する必要あり + VMLite VNC：デバイスルート化の必要なし
ネットワーク	+不要（ネットワークはオプション）	+ネットワーク不要（USBのみ）	- DroidVNC：ネットワーク接続が必要（Wi-Fi） + VMLite VNC：ネットワークまたはUSB接続が必要
ソフトウェア要件	+ デバイスへのソフトウェアインストール不要（Androidミラー接続） - デバイスに画面ミラーリングアプリケーションが必要（SSM）	+デバイスにソフトウェアインストール不要	- デバイスに必要なVNCサーバ
キーボードのサポート	+ Android ネイティブキーの優れたサポート		- Androidネイティブキーのサポートはサーバーベンダーで異なります
画面動作の性能	+良好な画面リフレッシュレート（パフォーマンス参照）	- Android SDKで画像圧縮レベルが低いため、大画面デバイスの画面更新速度が遅くなる	+大画面デバイスのフェアスクリーンリフレッシュレート（推奨される画像エンコーディングに依存
ゲームサポート	+サポート		- 限られたサポート（OpenGLコンテンツなし）
画面の回転	+自動および手動の画面回転をサポート		- 手動での回転のみサポート
ピンチ＆ズーム	+サポート（HeartCore Robo 3.5+ / Android 4.3+）		- サポートされていません

以上の内容から分かるように、ADB接続は複数のデバイスタイプにまたがるAndroidアプリケーションの非侵入型自動化に適しています。

2.セットアップ

Android SDKはWindows、Linux、Mac OS Xでサポートされていますが、自動化の際はMS Windows版のご利用をお勧めします。Linux（およびMacOS）上での自動化（私たちがテストに使うUbuntu Linux等）ではrootアカウントからHeartCore Roboを実行する必要があり、特にテストスクリプト実行中に高負荷がかかるとデバイスへの接続が不安定になります。ほとんどの場合、ロボットは自動的に接続を修復できますが、極端な動作遅延や信頼性低下につながるためです。

2.1 PCセットアップ

v5.0.3 以降

v5.0.3以降では、必要なすべてのJAR ライブラリがAndroid SDKからバンドルされています。Android Studioパッケージ全体をダウンロードして、JARファイルをクラスパスに配置する必要はなくなりました。代わりに Android SDK Platform Tools パッケージをダウンロードしてください。

手順:

プラットフォーム用のAndroid SDKプラットフォームツールをダウンロードし、ローカルハードドライブに解凍します。

HeartCore Roboを起動し、Android Over ADB 接続へのパスを指定します。

v5.0.2 以前

以下の煩雑な手動手順を避けるために、できるだけHeartCore Robo v5.0.3以上にアップグレードすることをお勧めします。

お使いのコンピュータにAndroid SDKリビジョン18以上をダウンロードしてインストールする：

SDKの以前のバージョンを使用している場合は、SDKホームフォルダにあるSDKマネージャツールを使用して最新バージョンにアップグレードします。

重要： Android 9デバイスの自動化を有効にするには、ddmlibライブラリバージョン26をダウンロードし、HeartCore RoboのRoboディレクトリ（v4.4.7）に保存するか、手動でクラスパスに配置する必要があります（以下の手順）。2019年5月現在のSDKバージョンには、Android 9と互換性のないddmlib v25が含まれています。

MS Windowsのみ：完全なAndroid Studioをインストールした場合adb.exeが含まれるフォルダをユーザーまたはシステムのパスに追加します。

Windowsエクスプローラを開く（Windows + E）
コンピュータを右クリックし、[プロパティ ] を選択します。
[システムの詳細設定]を選択し、[ 環境変数 ]ボタンをクリックします
PATHユーザー変数を選択し、「編集」をクリックし、adb.exeを含むフォルダーへのパスをリストの先頭に挿入します。元の値からパスを区切るには、 ';' セミコロンを使用します。新しい値は次のようになります。

<SDK_path>\platform-tools;<originalPaths>
OKで保存してください。

重要： Java 9では新しいセキュリティ制限が導入され、Javaライブラリ（JAR）のロードが無効になったため、クラスパスを更新する必要があります。

次のいずれかのオプションを使用してJavaバージョンを確認します。バージョン6,7,8はそれ自体が1.6,1.7、および1.8と識別されることにご注意ください。

コマンドプロンプト（ターミナル）を開き、次のコマンドを実行します。
java -version
HeartCore Roboを起動しヘルプ -> Aboutを選択します

Javaがバージョン9以上であれば、HeartCore Roboの起動コマンドを編集し、次のライブラリのフルパスを-classpathリストに追加します。

MS Windows： <SDK_path>\tools\lib\sdklib.jar;<SDK_path>\tools\lib\guavalib.jar;<SDK_path>\tools\lib\ddmlib.jar;<SDK_path>\tools\lib\chimpchat.jar

Unix / Linux： <SDK_path>\tools\lib\sdklib.jar:<SDK_path>\tools\lib\guavalib.jar:<SDK_path>\tools\lib\ddmlib.jar:<SDK_path>\tools\lib\chimpchat.jar

たとえば、SDKがC:\Android Studio\SDKにインストールされている場合は、完全なHeartCore Roboのstartコマンドは次のようになります。

java -Xmx512m -classpath robot.jar;jh.jar;activation.jar;mail.jar;poi-3.6-20091214.jar;cron4j-2.2.5.jar;gson-2.5.jar;jna-3.5.1.jar;platform-3.5.1.jar;JNativeHook.jar;"C:\Android Studio\SDK\tools\lib\sdklib.jar";"C:\Android Studio\SDK\tools\lib\guavalib.jar";"C:\Android Studio\SDK\tools\lib\ddmlib.jar";"C:\Android Studio\SDK\tools\lib\chimpchat.jar" com.tplan.robot.ApplicationSupport <CLI parameters>

Mac OS Xアプリケーションとしてパッケージ化されたロボットを使用してMacメニューから起動する場合は、上記のライブラリへのシンボリックリンクを作成することをお勧めします。ターミナルを起動し、次のコマンドを実行します（<SDK_path>を実際のパスに置き換えてください）。

cd /Applications/TPlanRobot.app/Contents/Java ln <SDK_path>/tools/lib/sdklib.jar sdklib.jar ln <SDK_path>/tools/lib/guavalib.jar guavalib.jar ln <SDK_path>/tools/lib/ddmlib.jar ddmlib.jar ln <SDK_path>/tools/lib/chimpchat.jar chimpchat.jar

2.2 Androidデバイスのセットアップ

Androidデバイスで[USBデバッグ ]オプションを有効にする：

アンドロイド4.1以前：
メニュー- >設定- >アプリケーション- >開発に設定された「USBデバッグ」オプションを選択します。

Android 4.2以降：

メニュー -> [設定]へ

[その他] または [全般]グループのバージョン情報メニューを選択します。一部のデバイスでは、 Settings-> About-> Software-> Information-> Moreの中に表示されます。

[ビルド番号]までスクロールし、「あなたは今開発者です」または「開発者モードが有効になっています」というメッセージが表示されるまで7回以上タップします。

[設定]メニューに戻り、[開発者オプション]を選択し、上部のスライダをオンにしてオプションを有効にします。

USBデバッギングに設定します。

OEMロック解除が存在する場合はONに設定します。

USB構成オプションをPTP（画像転送プロトコル）に設定します。このオプションがMTP（Media Transfer Protocol）に設定されていると、デバイスが接続できない場合があります。

デバイスがPCに接続されている間の画面ロックを防止するには、[Stay Awake]オプションをONにすることをお勧めします。

2.3 ロボットと接続する

AndroidデバイスをUSBケーブルでコンピュータに接続します。断続的な接続のクラッシュを引き起こすため、ロボットと接続が開始された後にデバイスを接続することは推奨されません。
HeartCore Roboを起動します。あなたのシステムがLinux/Unixシステムの場合は、rootアカウントからrobot.shを直接起動する必要があります（sudoでは十分ではない場合があります）。
ログオンウィンドウで、"接続タイプ"を"ADB経由のAndroid"に設定し、Android SDKへのパスを指定します。このパスはユーザー設定に保存され、次回から自動的に入力されます。
コンピュータに複数のAndroidデバイスが接続されている場合は、「デバイスシリアル番号」を設定してください。フィールドにデバイスのシリアル番号を入力します。あなたは"..." ボタンをクリックするか、あなたのAndroid SDKのフォルダplatform-tools/から"adb devices"を実行することで見つけ出すことができます。または、フィールドを「標準」のままにして、最初に検出されたデバイスに接続します。
HeartCore Robo v4.2以降：「画面転送方法」を選択します。

「ADB（デフォルト）」オプションは、最も遅いものですが、デバイスには、追加のアプリケーションを必要としません。画面データがUSBケーブルを介して転送されるため、デバイスはネットワークに接続する必要はありません。
「Androidミラー」オプションはv5.0.6以降でサポートされました。USBケーブルを介してデバイス画面のJpegエンコードストリーミングを提供します。シンプルで速く、使いやすいです。
「画面ストリームミラーリング」オプションは、H.264ビデオストリームを使って画面をミラーリングします。インストールと設定の手順については、次の段落を参照してください。SSMを使う理由がない場合は通常「Androidミラー」オプションの使用をお勧めします。

接続をクリックしデバイスに接続します。接続が失敗した場合は、「トラブルシューティング」の章を参照してください。

2.4スクリーンストリームミラー

ミラーリングは、MS Windows Vista以降で動作するRobot v4.2以降でサポートされているオプションの画面転送方法です。 AndroidデバイスにMobzappによるScreen Stream Mirr oringアプリケーションをインストールする必要があります。画面データは、ネットワークまたはUSBケーブルを介して転送することができます。画面ミラーリングを有効にする手順：

AndroidデバイスにScreen Stream Mirroringアプリケーションをインストールします。試用版（広告が表示され、数分後にシャットダウンします）評価目的なら使えるでしょう。
アプリが起動していることを確認します。ネットワークに接続している場合は、「rtsp://<IP_address>:5000/screen」のようなアドレスを表示する必要があります。表示されたURLが"http://localhost:5000/screen"のようなものか、RTSP以外のものである場合は、以下の手順を実行します。

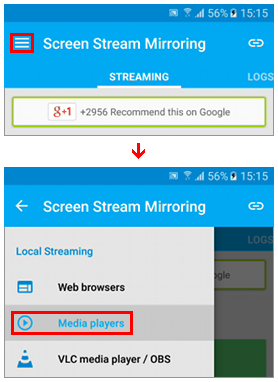

左上のボタンをタップする
メディアプレーヤーを選択
戻って、URLが適切に変更されていることを確認してください

デバイスがRobotから見えるネットワークに接続されていて、TCP / IP経由の画面データ転送を希望する場合は、他の手順は必要ありません。接続する前に手動でアプリを起動する必要はありません。
あなたは、ネットワークを避け、USBスクリーンのデータ転送を設定する必要があります：

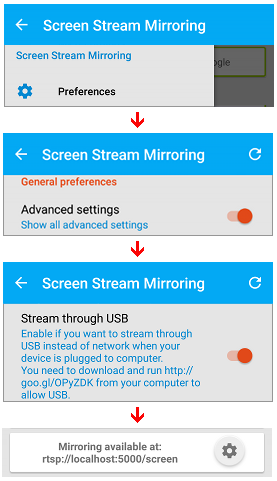

アプリを起動し、左上のボタンをタップしてアプリメニューを開きます。環境設定を選択します。
下にスクロールし、[ 詳細設定]を設定します。
「USB経由のストリーム」オプションで設定し、左上のボタンをタップして変更を保存します。メイン画面には、「rtsp://localhost:5000/screen」のアドレスが表示されている必要があります。

2.5 パフォーマンスに関する考慮事項

ミラーストリームのパフォーマンスには、次の要因があります。

一部のマシンには、USB 2.0と3.0の両方のポートが装備されています。デバイスが3.0に接続されていることを確認してください。
画面ミラーをビデオ転送に使用すると、データはローカルネットワークを介して転送されます。ネットワーク速度がパフォーマンスに影響します。
ミラーストリームのデコードは、CPUに依存します。グラフィックカード（GPU）は非常に小さな役割しか果たしません。CPUをアップグレードしてパフォーマンスを向上させます。
十分なRAMがあればそれは重要ではありません。私たちのパフォーマンス統計によると、フルHDのAndroidデバイスをミラーリングするロボットは、アイドル状態でわずか50〜60MBのRAMしか必要としません。メモリは、画面イメージのコピーが処理されている画像比較によるテストスクリプトを実行している間にピーク時に2倍または3倍になることがあります。マシンに過負荷がかかっていたり、空きRAMがほとんどない場合を除き問題になりません。それを確認するには、以下をご確認ください。

ロボットGUIの右下にあるメモリ使用量インジケータを確認します。緑色または黄色で表示される場合は、プログラムに十分なRAMがあります。使用量が多い場合は、ここで説明するように設定上限を上げてください。
Windowsのタスクマネージャを起動し、CPUとRAMの使用状況を確認します。値が高すぎる場合はマシン上で実行されている他のプログラムやサービスを減らしてください。

動画が遅くなったり、かなり遅れている場合は、

ストリームスクリーンミラーリングを停止し、デバイス上で実行中の不要なアプリケーションを停止した後に再接続します。
HeartCore Roboメニューの編集 -> プリファレンス設定に行きます。ADB経由のAndroid画面を選択し、「<N>処理するフレーム：毎」というパラメータ数値を上げます。これにより、ロボットマシンに必要な負荷とRAMが削減されます。アニメーションや高速モーションシーンはぼやけますが、画面は元の画質を維持します。安定して表示されたコンポーネント画面を検索する画像比較は影響を受けません。
最後の手段として、スクリーンミラーリングアプリケーションのビデオ品質パラメータを変更します。ビデオ品質の大幅な低下は、画像の比較を損なう可能性があることに注意してください。「Mirroring available at：」ラベル（上の画像を参照）から右にあるギアホイールをタップし、「ビデオ環境設定」を選択してください：

解像度は 640Pに設定されています。解像度の更新によって画面サイズが変更され、これまでに作成されたコンポーネントイメージはすべて無効になります。すでに何らかの自動化機能がある場合は、このパラメーターを変更しないでください。
エンコードビットレートは一般的に2048キロバイト/秒です。リソースを節約するためにそれを減らすことはできますが、1024 kb / sを下回らないようにしてください。
最大フレームレートは、通常、30 fpsに設定されています。この制限は、実際の環境ではめったに達成されません。2〜5 fpsに縮小しないと効果が見られないことがあります。デフォルト値のままにすることをお勧めします。
環境設定を適用するには、左上の「戻る」矢印を使用して画面を離れます。ミラーリングが有効になっている場合は、再起動して変更を適用します。再接続する必要があります。

3.トラブルシューティング

Android接続の問題を解決するには、[編集 - > プリファレンス設定] ウィンドウの[ADB経由のAndroid]パネルの設定を利用します。

何か問題が発生した場合は、デバッグモードでログを生成するように設定してください。これらはコンソール（コマンドプロンプト）またはヘルプ - >ログビューアウィンドウでログファイルで表示できます。
デバイスの画面イメージが歪んだり、間違った色で表示されたりすると、デコード方法が変わります。

デフォルトの「Android SDK」デコーダはAndroid SDKを使用して、画像データをJava形式にデコードします。この方法は、緑色の画面で表示されるSamsung Galaxy GT-I5500などの一部のデバイスでは失敗することが知られています。
「Robo」は、独自のデータをデコードします。この方法はやや遅くなりますが、ほとんどの障害のあるデバイスで機能するようです。

「画面イメージダンプをログに作成」オプションをチェックし設定された解決不可能な画面の問題では、接続を試みてダンプを作成し、ログファイルをヘルプ - >ログビューアウィンドウからT-Plan Ltdサポートに送信します。その後、オプションをオフにします。このダンプにより、生の画素データから画像を再構成し、なぜ復号器が故障するかを開発元で検査することができます。

明白な理由がなくロボットがターゲットデバイスに接続できず、ログまたはログインウィンドウで合理的な説明が得られない場合は、

デバイスをUSBケーブルから取り外し再度接続してください。
ADBサーバーを手動で再起動します。

コンソール/コマンドプロンプトを開き、Android SDKのインストールパスの下にあるplatform-toolsフォルダに切り替えます。
下記コマンドを実行します：

adb kill-server adb devices

デバイスが出力にリストされていることを確認してください。存在しない場合は、環境が正しく構成されていません。

「セットアップ」の章で説明されているように、USBデバッグとその他のオプションが有効になっていることを確認してください
一部のデバイスでは、Android Studio（Samsung Galaxyドライバなど）との通信を可能にするために特定のUSBドライバが必要な場合があります。詳細については、デバイスベンダーが提供するドキュメントを検索してください。ドライバのインストール後にPCを再起動し、必要でない場合でもデバイスを再接続してください。
すべてが失敗した場合は別のUSBケーブルで再試行してみてください。

キーボードとタッチスクリーンのサポートの制限は、「オートメーション」の章に記載されています。未解決の問題が発生した場合は、サポートに連絡しログファイルを添付してください。

4.自動化

4.1デバイスへの接続

テストスクリプトからAndroidデバイスに接続するには、Connectコマンド（TPRスクリプト）またはconnect（）メソッド（Javaテストスクリプト）を使用します。引数URLは、"adb：// default"または"adb：// <device_serial_No>"のいずれかの形式でなければなりません。Android SDKパスは、ログインウィンドウにパスを入力してデバイスに一度接続するか、プリファレンスウィンドウの「ADB経由のAndroid」パネルで設定するかのいずれかで、スクリプトを実行する前に設定する必要があります。

例えば、

TPRテストスクリプト： Connect adb://default
Javaテストスクリプト： connect("adb://default");

シリアル番号がMB104PY10519のデバイスに接続するには：

TPRテストスクリプト： Connect adb://MB104PY10519
Javaテストスクリプト： connect("adb://MB104PY10519

");

画面ミラーデータ転送で設定するには：

TPRテストスクリプト： Connect adb://MB104PY10519 screen=mirror
Javaテストスクリプト： connect("adb://MB104PY10519", "screen", "mirror");

もう1つの方法は、パラメータを接続URLクエリにエンコードすることです。この形式は、-c / - connect CLI接続にも適しています。最近使用した接続のURLは、Tools-> CLI Wizardウィンドウからコピーすることができます。もう1つの選択肢は、デスクトップ - >接続マネージャーウィンドウで接続名を指定し、URLの代わりに使用することです。

TPRテストスクリプト： Connect adb://MB104PY10519?screen=mirror
Javaテストスクリプト： connect("adb://MB104PY10519?screen=mirror");

4.2画面回転の扱い

ADB接続は、2つの画面回転モードをサポートしています。モードを変更するには、プリファレンス設定ウィンドウの「ADB経由のAndroid」パネルに移動します。

1.自動画面回転（デフォルト）

自動モードでは、画面の更新ごとにデバイスから画面の向きを読み取り、それに応じて回転させます。これが画面のパフォーマンスに重大な影響を与えるため、手動モードに切り替えるか、高性能が要求される一定の画面方向に対して自動化ロボットを設計することをお勧めします。

2.画面の手動回転

このモードでは、F4キーを押して手動で（またはスクリプトから）ロボットビューで画面を回転させる必要があります。この動作は、Droid VNCサーバーと互換性があります。

タッチスクリーンイベントが適切に配置され、イメージ比較が期待どおりに機能するように、ロボットのビューを実際のデバイス状態と常に一致させてください。


正解		不正確なビュー画像比較を使用してコンポーネントを検索すると、タッチスクリーンイベントが正しく配置されません。

4.3タッチスクリーンの自動化

タッチスクリーンアクションは、以下のようにマッピングされます。

デバイスアクション	コンピュータアクション	テストスクリプトアクション
タップ（タッチ）	マウスの左クリック	マウスのクリックコマンド（TPRスクリプト）またはmouseClick（）メソッド（Javaのスクリプト）を呼び出します。
長いタップ（タッチ）	長い左クリック	マウスの押下、WaitおよびMouseのリリースコマンドまたは対応するJavaメソッドのシーケンスを呼び出します。
スワイプ（ドラッグ）	マウスドラッグ（左ボタンダウン）	コールマウスドラッグコマンド（TPRスクリプト）またはの1 mouseDrag（）メソッド（Javaのスクリプト）を呼び出します。
ピンチ（2本の指でズーム）	ピンチ/ズーム操作	マウスピンチ/ズームコマンド（TPRスクリプト）または mousePinch（）またはmouseZoom（）メソッド（Javaのスクリプト）を呼び出します。v3.5以降でサポートされています。Android OS 4.3以降を実行するデバイスが必要です。
戻る（戻す）	右クリック	コールMouse "click" btn=rightコマンド（TPRスクリプト）もしくはmouseRightClick（）メソッド（Javaのスクリプト）を呼び出します。または、Press "back"コマンド（TPRスクリプト）もしくはpress("back")メソッド（Javaのスクリプト）を呼び出します。

v3.5.2以降では、UIAutomatorインターフェイス上でマウスクリックを実行するオプションがサポートされています。これは、通常、特定のアプリコントロールのために時折タッチスクリーンの失敗を解決します。Android 4.1.2以降が必要です。

UIAutomatorドリブンマウスクリックをグローバルに設定する場合、編集- > プリファレンス設定-> ADB経由のAndroid画面を選択して、[UIAutomator API経由でのクリック／タップを有効にする]をクリックします。これはユーザー設定ファイルに保存されるので、ローカルPC上で実行されているすべてのロボットインスタンスに影響します。このオプションは、-o/-option CLIオプションを使用して1つのロボットインスタンスに対して微調整することができます。
ロボット4.0.1以降を使用してスクリプトからUIAutomatorのクリックを一時的に制御するには、_UIACLICK変数をtrue（有効）またはfalse（無効）に設定します。このメカニズムは、上記のユーザー設定をオーバーライドします。同じJavaプロセス内で同時に実行される他のテストスクリプトには影響しません。たとえば、ある特定のクリックに対してのみ有効にするには次のようにします：

4.4キーボードの自動化

スクリプトのタイプをテキストにするには、Type またはTypelineコマンド、またはtype（） / typeLine（） Javaメソッドを呼び出します。キーボードキーを押すには、Pressコマンドまたはpress（）メソッドを呼び出します。キーボードイベントは次のようにサポートされています：

v6.3以前は、Android SDK APIに対応するものがないquote（ "）とcircumflex（^）
v6.3.1以降では、文字にクリップボード転送を使用できるようになり、ほぼすべてのテキストを入力できます。
サポートされている修飾キーは、Shift キーとAltキーのみです。Ctrlキーの修飾子は、Android SDK APIに対応するものがないため、サポートされていません。
Alt + <文字>の組み合わせで、ASCII 7ビットセットの一部の文字を生成することができます。例えば、Press "Alt+Z"は一部のデバイスでユーロ文字を生成します。これらのキー構成は、デバイス、言語、キーボード設定に従いますので、デバイスごとに調べる必要があります。
PCキーボードのアクションキーは、次のようにネイティブAndroidキーにマッピングされます。これらのキーのサポートは特定のAndroidデバイスに依存しており、一部のキーは効果がありません（効きません）。

Androidデバイスキー	コンピュータ/スクリプトキー（アクション）	説明
戻る（戻す）	Escape、右マウスクリック	戻るキー。
電話	PageDown	コール（電話）キー。
カメラ	F6	カメラキー。カメラアプリケーションの起動や写真の撮影に使用します。
クリア	F7	クリアキー。
DEL	BackSpace	バックスペースキー。挿入ポイントの前にある文字を削除します。
DPAD_DOWN	Down（Arrow Down） Mouse wheel down	方向パッドダウンキー。トラックボールの動きから合成することもできます。
DPAD_LEFT	Left（Arrow Left）	指向性パッド左のキー。トラックボールの動きから合成することもできます。
DPAD_RIGHT	Light（Arrow Right）	方向パッド右キー。トラックボールの動きから合成することもできます。
DPAD_UP	Up（Arrow Up） Mouse wheel up	方向パッドアップキー。トラックボールの動きから合成することもできます。
通話終了	End	通話終了キー。
フォーカス	F5	カメラフォーカスキー。カメラの焦点を合わせるときに使用します。
ホーム	Home	ホームキー。このキーはフレームワークによって処理され、アプリケーションには提供されません。
メニュー	PageUp	メニューキー。
通知	F9	通知キー。通知のリストを表示するために使用します。
パワースイッチ	F10	電源ボタン。
サーチボタン	F3	検索キー。
SOFT_LEFT	F1	左ソフトキー。通常、電話機のディスプレイの下にあり、ディスプレイの左下に表示されるソフトウェア定義機能を選択するための多機能機能キーとして使用されます。
SOFT_RIGHT	F2	右ソフトキー。通常、電話機のディスプレイの下にあり、ディスプレイの右下に表示されるソフトウェア定義機能を選択するための多機能機能キーとして使用されます。
SYM	F8	シンボル修飾キー。代替シンボルの入力に使用されます。ほとんどのデバイスでは、「入力方法の選択」ウィンドウがポップアップします。
ボリュームダウン	F11	音量ダウンキー。スピーカーの音量を下げます。
ボリュームアップ	F12	ボリュームアップキー。スピーカーの音量を調整します。
