iOSミラーの自動化

1.はじめに

HeartCore Robo Desktopバージョン3.3では、「iOS Mirror」と呼ばれる新しい接続タイプが導入されました。これにより、Appleの「AirPlay Mirroring」技術を使用してデバイスの画面がローカルデスクトップに表示されるか、Lightning USBケーブルを介して転送されるiOS 7＆8 PluginまたはiOS 6 Server WiFi接続を使用して、Apple iOSデバイスをテストできます（下記参照） 。この接続により、ロボットは、VNCサーバー接続のみがサポートされていた、非脱獄（非ルート）デバイス上のiOSアプリケーションをテストすることができます。

• デバイスは、Lightning USBケーブルを介して Mac OS X に接続されている場合 (4.1 以降) それ以上の要件はありません。可能であれば、この設定を使用してください。

• 他のシステムでは、AirServer、 Reflector、 またはX-Mirage（ロボット 4.0.1以降でサポート）がインストールされ、アクティブ化されている必要があります  （「ミラーアプリケーション」）。
• MS Windows：
• AirServerは、単一デバイス展開に推奨されます。「フルスクリーンモード」をオフにして、その環境設定で「常に上に」フラグを設定してください。Airserverは、すべてのデバイスを1つのウィンドウに表示するため、1台のPCデスクトップで2台以上のデバイスの自動化には適していません。

• X-Mirage  は、 デバイスごとに1つのウィンドウを表示するため、複数のデバイスの展開に使用できます。
• リフレクターv1は正常ですが、iOS 9のサポートがありません。リフレクターv2Windowsの導入には現在推奨されていません（最後に検証されたReflector 2.2.1、2015年10月）。それは接続を信頼できないようにするいくつかの厄介なバグを持っています。ミラー切断後にクラッシュし、再起動する必要があります。それは、ロボットのデスクトップの不正確なビューにつながる正しいミラーウィンドウサイズを報告することができません。画面の向きを少し変更した後で、ミラーのサイズが予期せず変更されることがあります。ロボット 4.1.1では、自動ミラー再起動や動的な挿入検出（iOS Mirror レファレンスを参照）などのいくつかの回避策が提供されていますが、アプリは安定したiOSデバイスの画面方向（縦または横）を使用するテストシナリオでのみ使用できます。

• Mac OS X：
• Reflector はMac OS Xのための最善の選択肢です。X-Mirageもまた良い選択です。

• ロボットはAirServerも認識しますが、実用的な理由から自動化には適していません。これは、ロボットがサポートしていない全画面モードではデフォルトで開始されます。また、画面に干渉するポップアップツールとタイトルバーも使用します。

• Java 1.7以上。ロボットがJava 1.6で動作する場合、接続は無効になります。Mac OS Xの唯一のオプションでもあるOracleのJavaを使用することを強くお勧めします。

• ミラーアプリケーションが使用されている場合、それはポートレートや風景モード (iPhone 4s の画面サイズ: 640x960、iPad と 2: 1024x768) の両方でデバイスの画面に収まるように十分な解像度でディスプレイを使用することをお勧めします。この要件に従わない環境では、ミラーアプリのスケーリング (右クリック->Reflector-> Scale-> "Half Size" または "Actual Size") を利用することができます。また、この領域には制限がない Mac OS X では、Lightning USB ミラーリングを使用してください。


ロボットの構成

MS Windowsのセットアップ

• OracleからJava JDK 1.7をインストールし、「リリースノート」の説明に従ってシステムパスに配置します。
• ロボットv3.5以降をインストールしてください。
• ミラーアプリケーション の1つをインストールし、アクティブにします。試用版は評価目的でもOK な場合があります。自動ミラースタートを有効にするために、ターゲットインストールフォルダをカスタマイズしないでください（ロボット4.0.1以降）。


Mac OS Xの設定

• Java JDK 1.7をOracleからインストールします。

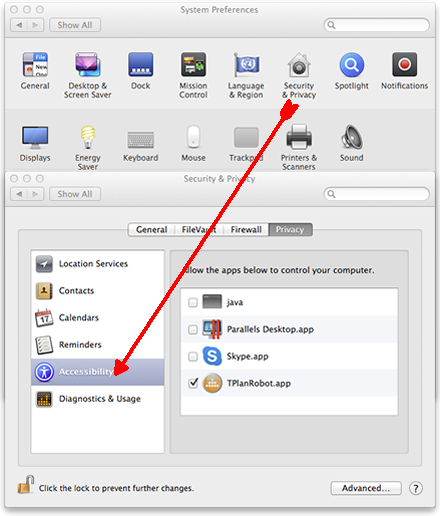

• アクセシビリティを有効にする - 10.9.x（Mavericks）より大きいMac OS Xバージョン：
1. アップルメニューをクリックし、システム環境設定を選択します。または、ドックのシステム環境設定アイコンをクリックします。
2. セキュリティとプライバシーアイコンをクリックし、アクセシビリティアイコンを選択します。
3. ユニバーサルチェックボックスを使用していた以前のバージョンのOS Xとは異なり、Mavericksの新機能により、ユーザはシステムを制御してさまざまなスクリプト機能を実行できるアプリケーションを個別"HeartCore Robo"app (下のスクリーンショットのように) または "java " app (スタンドアロンのロボットリリース) が表示されない場合は、このウィンドウに少なくとも1回はロボットを実行してください。 メモ:"HeartCore Robo"app項目の横にあるチェックボックスをオンにする前に、ウィンドウの左下隅にある南京錠をクリックして、管理ユーザーとして認証する必要があります。

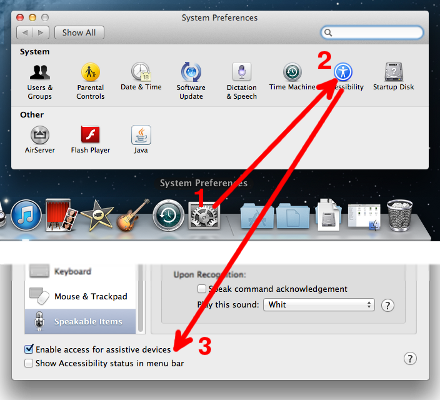

• アクセシビリティを有効にする - 10.9.x未満のMac OS Xバージョン（Mavericks）：
  1. アップルメニューをクリックし、システム環境設定を選択します。または、ドックのシステム環境設定アイコンをクリックします。
  2. システムグループの青色のアクセシビリティアイコンをダブルクリックします。
  3. ウィンドウの下部にある[ 補助デバイスへのアクセスを有効にする]チェックボックスをオンにします。

1.デバイス構成

指定されたアイドル時間後にデバイスがスリープ状態にならないように、自動ロック機能をオフにすることをお勧めします。

• iOSのホーム画面で[設定]アイコンをタップします。
• [ General] - > [Auto Lock]に移動し、[ Never]を選択します。

2. T-Plan iOS 7＆8 PluginまたはiOS 6 Serverでデバイスを設定する

T-PlaniOS 6 Serverでは、iOS ミラー接続を使用して iOS バージョン5および6の iOSアプリケーションをテストできます。

• これにより、デバイスOS全体の制御が可能になります。

T-PlaniOS 7＆8 Pluginは、iOS ミラー接続を使用してiOSバージョン7以上のiOSアプリケーションのテストを可能にします。

• これにより、テスト対象のアプリケーションを制御できます。

• AppleがiOSバージョン7のセキュリティを強化するにつれて 、OSレベルでタッチスクリーンとキーボードを制御することはできなくなりました。唯一知られている自動化の方法は、テスト中のアプリケーション（AUT）に自動化機能（T-Planライブラリ）を追加することです。これにより、起動後にアプリケーションを自動化することができます。
  • 現在、ロボットは、iOS 6 Serverメソッドを使用した場合のように、iOS全体、またはアプリケーション外の機能を制御することはできません。

3.ミラーリングを開始する

• スクリーン転送にLightning USBを使用する場合、アップルから提供されたケーブルを使用して、デバイスをMac OS Xマシンに接続します。
• ミラーアプリを使用する場合は、次のように起動します。Airplay Mirroringの詳細をご覧ください。


• ロボット4.0.1以上を実行し、自動化するiOSアプリケーションにT-Plan iOS 7 Plugin v0.7以降が含まれている場合は、何もする必要はありません。ロボットは、iOSデバイスのミラーリングをPC画面に自動的に開始します。
• ロボット4.0および/またはPlugin v0.6以下では、iOSデバイスで手動でミラーリングを開始する必要があります。


B. 脱獄デバイスのみ

1. VNC設定（脱獄デバイスのみ）

• 脱獄のデバイス。
• CydiaからVeencyをインストールします。

• Veencyセットアップの手順については、リリースノートを参照してください。

2.ミラーリングを開始する

• スクリーン転送にLightning USBを使用する場合、アップルから提供されたケーブルを使用して、デバイスをMac OS Xマシンに接続します。
• ミラーアプリを使用する場合は、次のように起動します。Airplay Mirroringの詳細をご覧ください。


• Robot 4.0.1以上を実行し、自動化するiOSアプリケーションにT-Plan iOS 7 Plugin v0.7以降が含まれている場合は、何もする必要はありません。ロボットは、iOSデバイスのミラーリングをPC画面に自動的に開始します。
• ロボット4.0および/またはPlugin v0.6以下では、iOSデバイスで手動でミラーリングを開始する必要があります。

• ロボットを起動し、「iOS Mirror」接続タイプを選択します。次に、次のようにパラメータを選択します。
• デバイスコントロールは、デバイスのタッチスクリーンとキーボードをどのように制御するかを定義します。
• T-Plan Server / Plugin over TCP / IPは、WiFiネットワーク経由でT-Planサーバーコンポーネントに接続します。このオプションを使用するには、デバイスのIPアドレス、コロン、およびポート番号5909を入力する必要があります。例については、下のイメージを参照してください。
• USB経由のT-Plan Server / Pluginは、USBケーブルを介してT-PlanサーバーとのTCP / IP接続をトンネリングします。少なくとも、テスト中のアプリケーション（AUT）が開始されたときに、デバイスがWi-Fiに接続されていて、ネットワークインターフェイスが正しく起動されていることを確認する必要があります。このオプションは、Mac OS Xでのみサポートされています。

• VNCサーバ（Veency）は、WiFiネットワーク経由でデバイス上で実行されているVNCサーバに接続します。このオプションを使用するには、デバイスのIPアドレス、コロン、およびVNCポート番号（通常は5901）を入力する必要があります。
• 画面ミラーは、デバイス画面をPC /ロボットに転送する方法を指定します。
• Lightning USBケーブルは、Mac OS Xに接続されたLightning USBケーブルを介して画面を映し出します。デバイスの名前を指定する必要があります。あなたのMacに接続されているデバイスを一覧表示できるセレクタがあります。
• ミラーアプリはあなたの選択したミラーアプリケーションを使用します。

オートメーションのヒント

• T-Plan iOS 6 Serverは、バックグラウンドでの実行を許可するために、ナビゲーションおよびVoIPアプリケーションとしてマークされています。デバイスのバッテリが放電するのを避けるために、自動化中はデバイスを電源に接続したままにしておくことを推奨します。デバイスが自動化されていない場合、サーバーは次のように強制終了されます。

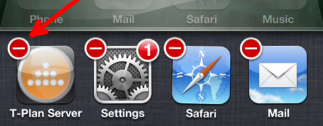

1. iOSデバイスのホームボタンを2回押して、実行中のアプリケーションのリストを開きます。
2. 必要に応じて右にスクロールして（左にスワイプ）、T-PlanServerアプリケーションを探します。
3. アプリケーションアイコンを長押しして、揺れが始まるまで押し続けます。その後、 "赤いマイナス"アイコンを押してそれを殺します。最後にホーム を押して戻る。

• 自動化中に常に上にウィンドウモードを使用する他のアプリケーションを実行しないでください。それらは突然ポップアップして、ロボットのデスクトップビューを妨害することがあります。
• Windows上のロボットビューでロックされている間にミラーアプリケーションを直接制御する必要がある場合は、ロボットアプリケーションをタスクバーに最小化してください。ロボットはウィンドウが復元された後に再びロックします。

• ランドスケープモードは、デバイスが反時計回りに回転しているときにのみサポートさ れます （iPhoneのホームボタンが右側にあります）。デバイスを時計回りに回転させると、エラーは報告されませんが、マウスのクリックとドラッグは正しく行われません。

• 一部のVNC接続とは異なり、マウスポインタはロボットが動作するローカル画面イメージに描画されません。特定の領域で画像を比較するためにマウスポインタを離れた位置にスクリプトを移動させる必要はありません。

• ローカルデスクトップ上で自動化が実行されるので、Robotを実行する1台のマシンを使用して、一度に1台のAppleデバイスのみを自動化することができます。
